Kippzylinder Hydraulikstempel Teleskopzylinder 700mm 5t

369 €

Festpreis

14.07.2025

42105 Wuppertal

Die Fotos und Abbildungen zeigen nur das äußere Erscheinungsbild vom Zylinder. Die wichtigsten Elemente, die die Qualität und den ordnungsgemäßen Betrieb des Stellantriebs für lange Zeit beeinflussen, sind im Inneren verborgen (verstärkte Dichtungen, Stopfbuchse, Kolbenstange und hochwertige Rohre). Alle unsere Stellantriebe gewährleisten die höchste Qualität dieser Elemente. Wenn Sie sich für ein Produkt aus unserem Sortiment entscheiden, treffen Sie eine gute und kluge Wahl kein China Import!
Zylinder mit einer Hubkraft von bis zu 5 Tonnen, montiert in Anhängern, Lieferwagen und Spezialfahrzeugen.
Aufgrund seiner Konstruktion wird es in Kippanhängern mit einer 3-Seiten-Kippung (hinten und seitlich) verwendet.
Der Hydraulikzylinder ist perfekt für hydraulisch angetriebene Maschinen und Geräte.
Es kann in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft und im Baugewerbe eingesetzt werden.
Teleskopzylinder bestehen aus mehreren nacheinander ausfahrenden Segmenten - verchromten Zylinderlaufbuchsen. Dies ermöglicht eine große Ausdehnung des Zylinders im Vergleich zu seiner Gesamtlänge im gefalteten Zustand.
Teleskope sind einfach wirkende Stellantriebe. Der Hub wird durch die Versorgung mit Hydrauliköl unter Druck gestartet. Die Rückkehr des Aktuators wird durch die Wirkung des Verteilers verursacht, der den Druck aus dem System entlastet - der Fall erfolgt durch die Schwerkraft, meistens unter dem Einfluss des Gewichts der Ladekiste.
Um eine Beschädigung der Hülsenschutzvorrichtungen durch übermäßigen Schub beim maximalen Hub des Stellantriebs zu vermeiden, sollte eine Sicherheitsvorrichtung (Seil, hydraulisches oder elektrisches Absperrventil) verwendet werden.
Ein gut abgestimmter Aktuator in der Mitte des Aufbaus sorgt für einen Neigungswinkel der des Aufbaus zwischen 40 und 45 Grad.
Je nach Art des Transportgutes können Sie diesen Winkel selbst wählen – dabei kann folgende Tabelle hilfreich sein (siehe Galerie)
(TABELLE DES ERFORDERLICHEN HUBS, UM DEN ANHÄNGER AUF DEN ERFORDERLICHEN WINKEL ZU NEIGEN °)
DP - Abstand zwischen Zylinderhalterung und Anhängerscharnieren in [mm] (DP = 1/2 S)
a ° - Neigungswinkel des Anhängeraufbaus
C - Antriebshub in mm
S = DP * 2
Technische Spezifikationen:
3-Stufen-Stellantrieb
Der Betätiger wird auf den Befestigungsbolzen mit 40 mm Durchmesser montiert
Länge des zusammengeklappten Zylinders: 395 mm
Kolbenhub: 700 mm
Die Gesamtlänge des Aktuators im aufgeklappten Zustand: 1095 mm
Betätigerdurchmesser: 95 mm
Ausgang: M22x1,5
Geschwindigkeit max. Kolbenstange: 0,5 m/s
Ausgangsdruck: 0,5 MPa
Maximaler Arbeitsdruck: 160bar
Ölverbrauch: 2,5 l
Zulässige Umgebungstemperatur -40 bis 60 ℃
Zulässige Öltemperatur -15 bis 80 ℃
Verschraubungstyp: Mit Gewinde, in das Rohr geschraubt
Kolbenstange: verchromt
Flüssigkeitstyp: Hydrauliköl auf Mineralölbasis
Technische Spezifikationen:
Kugelpfanne mit einem Durchmesser von 45 mm
Die Fassung hat 4 Löcher 11 mm
Sitzhöhe 43 mm
Lochabstand 69mm
Gesichert mit zwei Muscheln und einem Trennring.
Die Wiege ist in Massivbauweise ausgeführt, der Zylindersitz ist verstärkt, der Zylinderschutz ist mit Inbusschrauben verschraubt.
Durch die Verwendung einer Halterung mit Aktuator kann eine Dreiseitenkippung des Anhängers erreicht werden.

weitere Angebote für Heimwerker, Haushalt und Garten unter
www.ONLINEHANDEL365.de

Weitere Angaben

Webseitewww.harzer-trading.de/shop
HandgemachtNein

Werbung stört? Jetzt entfernen!

Unsere Ratgeber

Harzer Trading

Firma von: Harzer-Trading

Mitglied seit: 20.08.2020

Alter

Telefon

Bankdaten

gefällt 14 Mitgliedern

AGB

Plattform der EU-Kommission zur Online-Streitbeilegung:

https://ec.europa.eu/consumers/odr

Wir sind bereit, an einem Streitbeilegungsverfahren teilzunehmen. Unsere E-Mail-Adresse befindet sich im Impressum.

Weitere Anzeigen des Anbieters

2

Heute, 14:49

LED-Arbeitslampe – Oval, 8 LEDs, Halogen-ähnlich, 12/24V DC
Optimieren Sie Ihre Beleuchtungslösungen mit der LED-Arbeitslampe ! Diese ovale Lampe mit 8 leistungsstarken LEDs bietet eine helle und...

25 €

Festpreis

42105 Wuppertal

Benutzer ist online
1

Heute, 14:49

50er-Pack Antihaft-Heißluftfritteusen-Einlagen – Quadratisches Pergamentpapier für gesundes Kochen
Machen Sie das Kochen in Ihrer Heißluftfritteuse noch einfacher und gesünder mit diesen praktischen...

20 €

Festpreis

42105 Wuppertal

Benutzer ist online
1

Heute, 14:49

Set mit 5 Kühlschrank-Abflussloch-Reinigungswerkzeugen – Effizienter Abflussreiniger für Haushalte
Halten Sie die Abflusslöcher Ihres Kühlschranks sauber und frei von Verstopfungen mit diesem...

18 €

Festpreis

42105 Wuppertal

Benutzer ist online
2

Heute, 14:49

EURO 2024 Topps Cards Mega Multipack mit Figur / Anzahl der Karten: 34 (einschließlich 2 Master Limited Edition-Karten)
Erlebe die Spannung der EURO 2024 mit diesem exklusiven Mega Multipack von...

20 €

Festpreis

42105 Wuppertal

Benutzer ist online
2

Heute, 14:49

PREMIUM Shirt
Klassischer Schnitt, kein Schnickschnack!
Es schrumpft nicht und dehnt sich nicht aus
T-Shirt HAT OEKO TEX 100 QUALITÄTSZERTIFIKAT! (Es ist eine Bestätigung, dass die T-Shirts frei...

40 €

Festpreis

42105 Wuppertal

Benutzer ist online

Info zur Anzeige

StraßeLager 124
Ort42105 Wuppertal
AnzeigentypGewerbliches Angebot
Anzeigendatum14.07.2025
Anzeigenkennungc7f5d8d4
Aufrufe dieser Anzeige49
KategorieHaus & Garten

Kippzylinder Hydraulikstempel Teleskopzylinder 700mm 5t

Weitere Angaben

Ähnliche Anzeigen

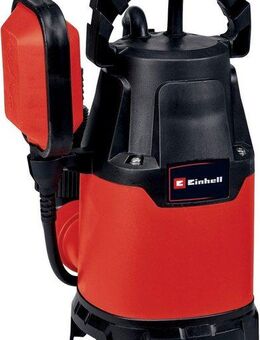

Einhell Schmutzwasserpumpe GC-DP 3325

GARDINIA Gardinenring Kreta, Dekoschals, Gardinenstangen, (10-St), Serie Gardinenstangen Set Kreta Ø 16/19 mm

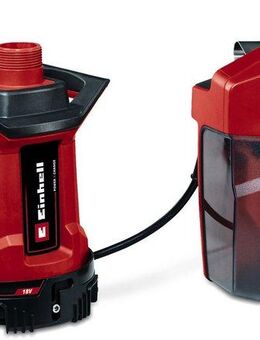

Einhell Akku-Gartenpumpe Schmutzwasserpumpe GE-DP 18/25 Li - Solo, 7.500 l/h, Power X-Change, ohne Akku und Ladegerät

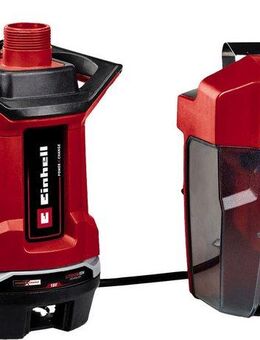

Einhell Akku-Gartenpumpe Schmutzwasserpumpe GE-DP 18/25 LL Li - Solo, 7.000 l/h, Power X-Change, ohne Akku und Ladegerät

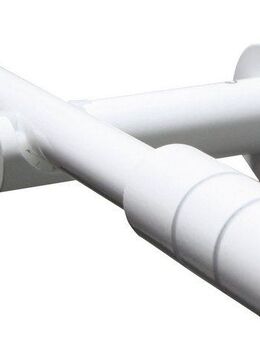

GARDINIA Gardinenstange Set Metall, Ø 19 mm, 1-läufig, ausziehbar, verschraubt, Aluminium, 1-Lauf
