Trocknerflasche

Glossar

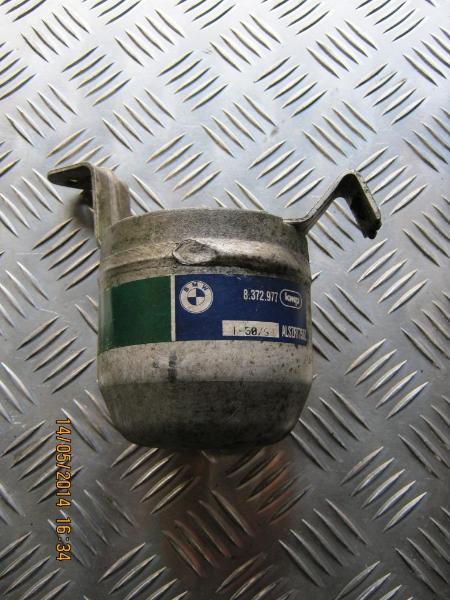

Trocknerflasche Die Trocknerflasche einer Klimaanlage ist ein Filter für das Kältemittel.

Bezug zum Kraftfahrzeug

Verschleißteil, Kältemittel
Heizung, Klimaanlage
Kompressor (Klimaanlage), Verdampfer, Kondensator

Allgemeine Beschreibung

Die Trocknerflasche einer Klimaanlage ist ein Filter für das Kältemittel.
Sie filtert auf der einen Seite Schwebteilchen aus dem Kältemittel, die sich durch Abrieb innerhalb des Kompressors bilden.
Auf der anderen Seite sorgt die Trocknerflasche, daher auch der Name, für den Entzug für Wasser aus dem Kältemittel. Da sich eine technische Anlage niemals zu 100% gegen die Umwelt abdichten lässt, findet immer eine minimale Aufnahme von Luftfeuchtigkeit aus der Umgebungsluft in das Kältemittel statt. Um Schäden am Kompressor und der übrigen Anlage zu verhindern, die durch Eisbildung innerhalb des Systems auftreten, entzieht die Trocknerflasche dem System die Feuchtigkeit.
Die dritte Aufgabe ist eine Speicherfunktion; Kältemittel wird in der Trocknerflasche zur Weitergabe an das Expansionsventil vorgelagert.

Da es sich bei einer Trocknerflasche um ein Verschleißteil handelt, muss hier eine regelmäßige Wartung durchgeführt werden, um eine einwandfreie Funktion der gesamten Anlage zu gewährleisten. In der Regel sind Intervalle zwischen vier bis sechs Jahren vorgesehen. Der Wechsel der Trocknerflasche wird in der Regel im Zuge einer Klimaanlagenwartung durchgeführt. Hier wird auch die Menge des in der Anlage befindlichen Kältemittels kontrolliert und bei Bedarf korrigiert.
Auch gibt es Hersteller, die einen Wechsel der Trocknerflasche bereits nach zwei Jahren vorschreiben. In jedem Fall ist nach einem Öffnen der Anlage, Unfall oder Wartung, eine neue Trocknerflasche einzusetzen, da diese sehr schnell durch die hygroskopischen Bestandteile durch die Luftfeuchtigkeit gesättigt wird und ihre Aufgabe nicht mehr erfüllen kann.



Funktionsbeschreibung

Die Trocknerflasche befindet sich in der Systemanordnung zwischen dem Kondensator und dem Expansionsventil. Sie ist das einzige echte Verschleißteil an einer Klimaanlage, das in festgeschriebenen Intervallen gewechselt werden muss.
Man findet für den Begriff Trocknerflasche auch häufig die Bezeichnung Filtertrockner, da dieses Bauteil beide Aufgaben übernimmt:

  • Trocknerfunktion

    Das Kältemittel strömt über den Anschluss in die Trocknerflasche ein. Das Kältemittel kommt aus dieser Richtung aus dem Kondensator und ist an dieser Stelle bereicht unter hohen Druck gesetzt und gekühlt.
    Das Trocknerelement ist starkt hygroskopisch, d.h. es zieht sehr stark Wasser an. Befindet sich im Kältemittel gebundenes Wasser wird es an dieser Stelle aus dem Kältemittel gezogen und bindet sich in dem Trocknerelement.
    Ist das Trockner gesättigt, kann es nicht mehr regeneriert werden und die gesamte Trocknerflasche muss ausgetauscht werden.
  • Filterfunktion

    Nach dem Trocknen und einer dadurch bereits ersten Filterung, muss das Kältemittel jetzt noch ein Filtersieb passieren, um die Ausgangsleitung in Richtung Expansionsventil zu passieren.
    In Extremfällen kann auch das Filtersieb durch Abrieb gefüllt sein, so dass kein Durchfluss mehr möglich ist. In einem solchen, doch eher selenen Fall, ist die Trocknerflasche ebenfalls auszutauschen.
  • Speicherfunktion

    Die Trocknerflasche erfüllt als dritte Funktion auch noch die Aufgabe eines kleinen Zwischenspeichers für das Kältemittel. Das ist notwendig, um dem nachgeschalteten Expansionsventil immer eine ausreichend konstante Menge an Kältemittel zur Verfügung zu stellen, um dessen Funktion zu gewährleisten.





markt.de sowie der Autor übernehmen keine Haftung für Richtigkeit, Vollständigkeit und Aktualität der Angaben
