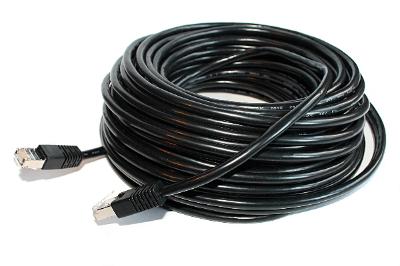

Bildquelle: Wikimedia Commons \\ Christian "VisualBeo" Horvat \\ 29.05.2005
Bezug zum Kraftfahrzeug
Bereitstellung elektrischer Energie, Informationsverteilung
Elektrik, Elektronik
Stromversorgung, Kabelbaum, Verbraucher, Ader, Adaptierung
Beschreibung
Kabel sind im Allgemeinen die Zusammenfassung von den kleinsten Bestandteilen der elektrischen Energieübertragung, den Adern. Jede Ader ist mit einer Isolierung gegen die Anderen gesichert. Adern und Kabel bilden in Ihrer Gesamtheit einen
Kabelbaums
in der Kraftfahrelektrik.
Adern kommen in verschiedenen Formen und Ausführungen vor; so sind die offensichtlichsten Merkmale die Farbe der Isolierung und der Durchmesser bzw. letzten Endes der Kabelquerschnitt. Hierbei handelt es sich nicht um willkürliche Unterschiede, sondern um einerseits Technische und andererseits Praktische.
Der Querschnitt einer Ader richtet sich nach dem Strom, den sie im Betrieb führen soll. Adern, die einen hohen Strom leiten, besitzen einen großen Querschnitt, da sich durch die innere Reibung der Elektronen die Leitung erhitzt. Die Wärme muss, um einerseits ein Schmelzen der Isolierung und andererseits ein Glühen des eigentlichen Leiters zu verhindern, in ausreichendem Maße abgeführt werden.
Die Farben der Isolierungen sind normiert, zumindest in Fahrzeugen deutscher Hersteller, um in einem Fehlerfall oder der Nachinstallation neue Komponenten schnell Zugriff auf die richtigen Adern zu haben.
Beispiele zu in Fahrzeugen deutscher Hersteller normierten Isolationsfarben
| Farbe | Funktion | Klemmenbezeichnung |
| Rot | Batterie-Plus | 30 |
| Braun | Masse | 31 |
| Schwarz | Geschaltetes Plus vom Zündkontaktschalter | 15 |
| Weiß | Fernlicht | 56a |
| Gelb | Abblendlicht | 56b |
Kabel sind in den meisten Fällen in Kraftfahrzeugen an den Enden mit Steck- oder Schraubverbindern ausgerüstet. In seltenen Fällen sind verschiedene Kabel auch miteinander verlötet. In der Regel sind Anfang und Ende eines Kabels nicht mit den gleichen Steckern versehen und stellen somit eine Art Adaptierung zu einem anderen System dar. Auf dem Beispielbild ist ein Adapterkabel gezeigt, dass ein analaoges Audiosignal, von dem Chinch-System auf das DIN-System adaptiert. Hier wird lediglich die Steckerform verändern; das Signal bleibt unverändert, so dass kein Interface notwendig ist.
